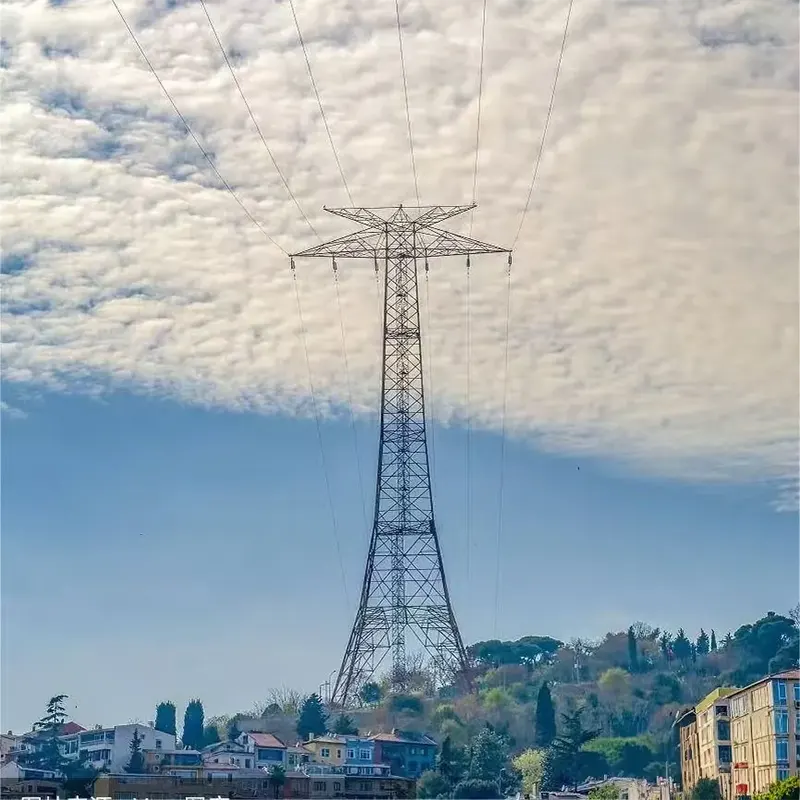

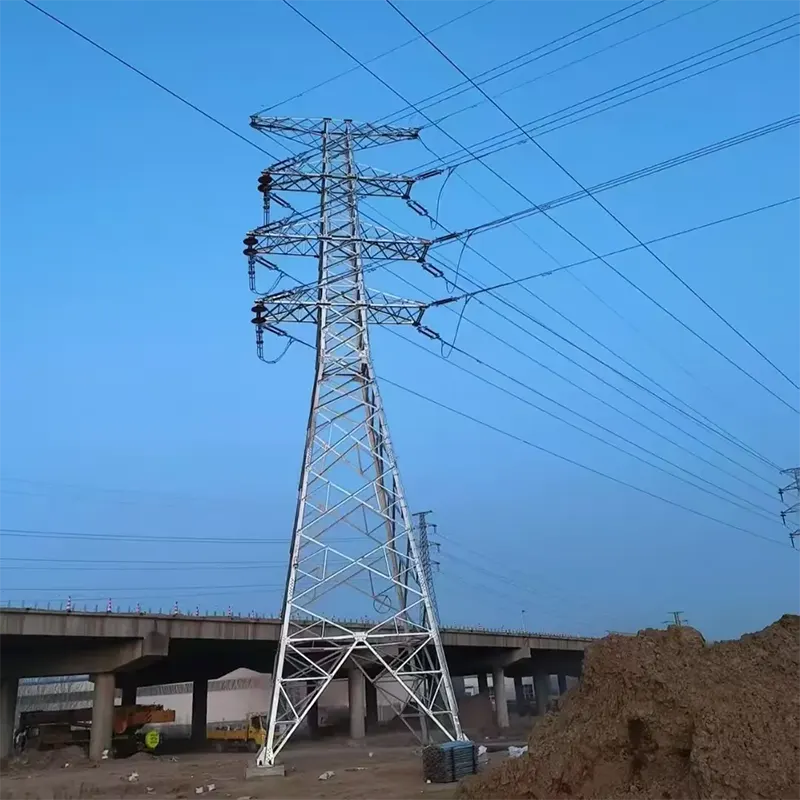

耐候性亜鉛メッキアングル鋼鉄塔

耐候性亜鉛メッキアングル鋼鉄塔は、世界中の送電線の古典的な主力である従来のアングル鋼格子鉄塔に、完全な溶融亜鉛メッキという 1 つのアップグレードですべてが変わります。すべての部材、ボルト、継手は金属亜鉛でコーティングされており、錆が始まる前に錆を止めるバリアを形成します。

鋼は腐食したいのです。湿った沿岸の大気、硫黄化合物を含む工業雰囲気、熱帯地域では、保護されていない鋼鉄の厚さは年間 0.1 ～ 1 mm 減少します。耐用年数が 50 年のタワーでも、保護がなければ 10 ～ 15 年で深刻な断面損失が発生する可能性があります。亜鉛めっきはその計算を裏返します。亜鉛層は優先的に腐食し（犠牲保護）、腐食した箇所には保護酸化亜鉛の緑青が形成され、さらなる攻撃を遅らせます。この塔は、半世紀にわたって事実上「鎧を着ていた」のです。

耐候性亜鉛メッキアングル鉄塔の構造と材質

この塔は、標準的なアングル鋼鉄塔と同じ実証済みの格子形状を使用しています。つまり、X または K パターンでクロスブレースされた山形鋼の 4 本の主脚と、導体をサポートするためのクロスアームが付いています。 「耐候性」を実現しているのは、材料仕様とコーティング システムです。

脚部スチール: Q355 / Q420 高強度低合金アングル、腐食余裕を考慮して選択

亜鉛めっき: ISO 1461 / GB/T 2694 に準拠した溶融めっき、最小 85 µm (沿岸の場合は 110 ～ 120 µm)

エッジケースのコーティング: エッジとボルト穴は平らな表面と同じ亜鉛被覆を受けます。

ハードウェア: すべてのボルト、ナット、ワッシャーは同じ規格で亜鉛メッキされています。

補修コーティング: 施工後の現場修正用に含まれる 2 成分ジンクリッチペイント

オプション: 耐候性鋼 (Corten) 脚により、厳しいゾーンでの長期経済性を最大限に高めます。

溶融亜鉛めっきは2つの方法で保護します。まず、鋼を酸素と湿気から密閉します。第二に、これが賢い部分ですが、コーティングが剥き出しのスチールまで傷つくと、スチールの代わりに周囲の亜鉛が腐食し、傷を保護するために自分自身を「犠牲」にします。このコストでこのような自己修復保護を提供できるコーティング システムは他にありません。

主な機能と利点

50年以上の耐用年数、文書化済み

ISO 9223 の大気腐食性分類によると、85 µm の亜鉛めっきコーティングは C2 ～ C3 (田舎/郊外) 環境で 50 年以上、C4 (工業/海岸) 環境で 25 ～ 40 年持続します。それぞれの見積書に腐食寿命の計算を記載しています。ご購入前に、予想されるメンテナンス間隔を書面でご確認いただけます。

自己修復する犠牲的な保護

傷ついたコーティングは陰極防食によって自然に修復されます。傷の周囲の亜鉛が優先的に腐食し、露出した鋼を亜鉛塩で再び覆います。輸送中の損傷、現場での取り扱いの傷、ボルトの締め付け跡は錆の発生点になりません。

最低の生涯所有コスト

代替案を比較してください。塗装は 8 ～ 12 年ごとに再塗装する必要があり、そのたびに表面処理とタワーのダウンタイムが必要になります。亜鉛メッキは1回限りの処理です。 50 年間にわたって、亜鉛めっきのコストは通常​​、塗装メンテナンス プログラムよりも 50 ～ 70% 低くなります。これは、ライン停止のコストを考慮する前の金額です。

海岸地帯や工業地帯に最適

海から 3 km 以内の場所、または産業排出物に近い場所では、より厚い 110 ～ 120 μm のコーティングと部材のサイジングに腐食代を指定します。当社は耐候性亜鉛メッキアングル鋼鉄塔を島嶼国、熱帯の港、砂漠地帯の工業用地に出荷してきました。コーティング仕様は実際の環境に適合しています。

実証済みの格子強度、一切の妥協なし

アングル鋼鉄塔の構造上の利点、つまり重量比強度が高く、標準的な作業員で簡単に建設でき、検査が簡単で、風荷重が低いという利点が失われることはありません。耐候性はトレードオフではなくアップグレードです。

耐候性亜鉛メッキアングル鉄塔の用途

耐候性亜鉛メッキアングル鋼タワーのメーカーおよびサプライヤーとして、Maotong はこれらのタワーを工場直販価格で大量に供給しています。

沿岸州、島嶼、および沖合隣接地域の送電線

大気腐食性の強い工業用廊下

高湿度の熱帯および亜熱帯ネットワーク

低メンテナンス設計を必要とする公共配電線および副送電線

メンテナンスのための回線停止が許容できない長期的な戦略的回廊

過酷な気候における再生可能エネルギープロジェクト

製造工程

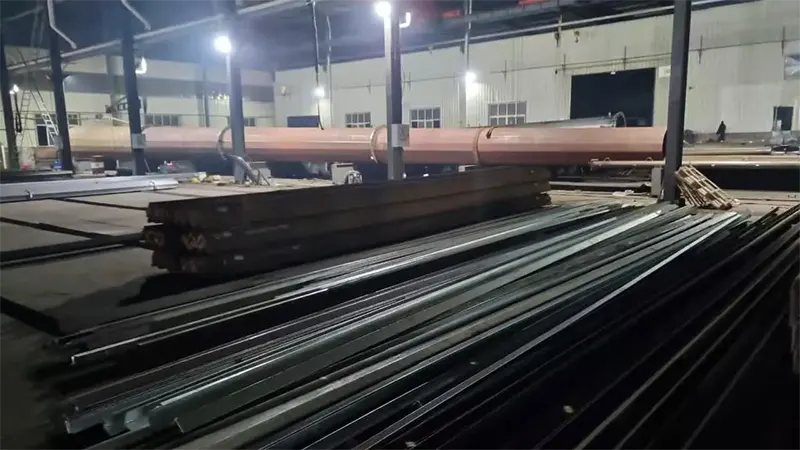

製造は、CNC 切断、精密な穴開け、部材のタグ付け、亜鉛メッキ前の各タワー タイプの完全な試用組み立てなど、古典的なアングル スチール タワーのルートに従います。亜鉛メッキ工程がこの製品の特徴です。

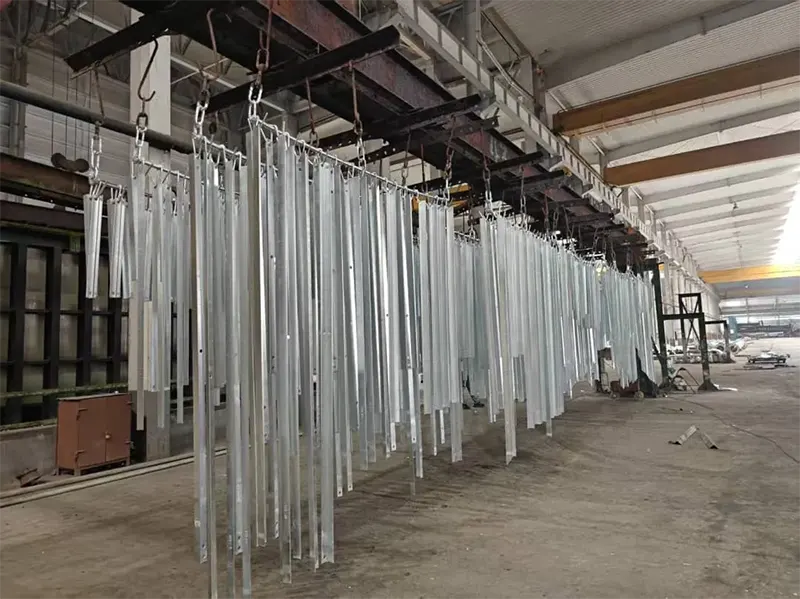

当社の亜鉛めっきラインは、次の 5 段階で部材を処理します。油を除去するための苛性脱脂。ストリップミルスケールへの塩酸酸洗。フラックスをかけて鋼の表面を整えます。 445～455℃の溶融亜鉛に浸漬。そして焼入れ/不動態化。その結果、塗装膜ではなく、剥離したり膨れが生じたりすることがない、冶金学的に結合した亜鉛と鉄の合金層が形成されます。

コーティングラインの QC: 亜鉛の厚さは部材ごとに複数の点で磁気ゲージで測定され、コーティングの密着性はハンマーテストでチェックされ、露出した箇所は ISO 1461 に従ってジンクリッチペイントで修復されます。テストレポートはすべての出荷に添付されます。

製品仕様

当社を選ぶ理由

Maotong は、220kV 送電鉄塔の国家工業製品生産ライセンスに加え、220kV および 500kV 鋼管鉄塔の品質証明書に基づいて運営しています。亜鉛メッキアングルタワーは耐候性亜鉛メッキアングル鋼鉄塔であり、副業ではありません。

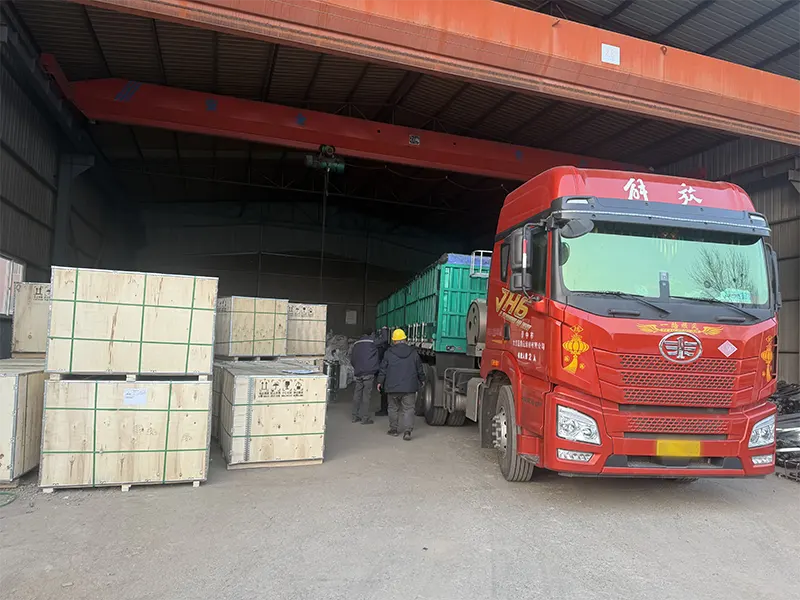

亜鉛メッキされた部材は組み立て位置ごとに束ねられ、亜鉛コーティングを保護するために木製のスペーサーで分離され、海上輸送用にバンドで固定されます。タッチアップペイントと亜鉛メッキ補修剤は各出荷品に含まれています。青島港でのコンテナまたはブレイクバルク積み込み。

よくある質問

Q: 亜鉛めっきの耐久性はどれくらいですか?

A: ISO 9223 によれば、85 µm のコーティングでは、C2 ～ C3 環境では 50 年以上、C4 環境では 25 ～ 40 年の耐久性が得られます。厳しい C5 (工業/海洋) ゾーンでは、部材のサイジングに 110 ～ 120 μm プラス腐食代を推奨します。見積書に期待寿命を記載します。

Q: 輸送中または組み立て中にコーティングが損傷した場合はどうすればよいですか?

A: 軽微な傷は、亜鉛の犠牲作用により自己修復されます。より深い損傷に対しては、亜鉛を豊富に含む補修ペイントをすべての出荷に同梱し、タッチアップの手順を提供します。現場で２時間程度の作業です。

Q: 亜鉛めっきのコストは塗装と比べてどうですか?

A: 亜鉛メッキの場合は初期費用が高くなりますが、塗装の場合は、表面処理やタワーへのアクセスを含め、8 ～ 12 年ごとに再塗装が必要になります。 50 年の耐用年数を超えると、亜鉛メッキは通常、総コストが 50 ～ 70% 安くなります。

Q: 特定の電圧クラスのタワーを供給できますか?

A: はい、66kV から 500kV までです。当社は220kVをカバーする生産ライセンスと最大500kVクラスの品質証明書を保有しています。電圧、鉄塔のタイプ、負荷データを提供していただければ、設計および見積もりを行います。

Q: 支払い期間とリードタイムは何ですか?

A: 30% T/T デポジット、出荷前の残高 (T/T または L/C を確認)。納期は入金確認後、30セットで20営業日程度となります。 EXW、FOB、CFR、CIF 青島はすべて利用可能です。
