変圧器送電変電所構造 220kv

高品質の変圧器送電変電所構造 220kv は、中国のメーカー Mao Tong が提供しています。高品質の変圧器送電変電所構造 220kv を低価格で直接購入します。 Maotong®プロの送電変電所 、変電所の分類と特徴を簡単に説明します。電力網に関しては、変電所なしではできません。変電所は、電圧を変更し、電力を交換し、電気エネルギーを集めて配電するための、電力網のラインの接合部にある施設です。

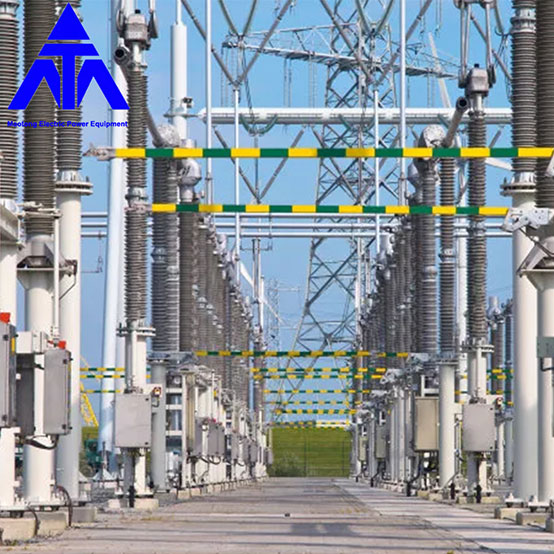

変電所のレイアウトに応じて分類すると、変電所は一般的に屋外変電所、屋内変電所、地下変電所に分けることができます。屋内変電所は、主変圧器や主高圧電気設備の配置により、全屋内変電所と半屋内変電所に分けられます。屋外変電所、主変圧器、主高圧電気設備は屋外に配置されています。

この配置は大きな面積を占め、電気機器と建物は、電気安全距離、火災距離など、さまざまなタイプの距離の要件を完全に満たすことができ、操作、メンテナンス、オーバーホールに便利です。郊外や農村地域での建設に適しています。

屋内変電所全体、主変圧器、すべての高電圧および低電圧の電気機器が屋内に配置されています。このタイプの変電所は総床面積を減らしますが、建物の内部レイアウトにはより高い要件があります。コンパクトで高低差が大きく、階高が異なるのが特徴で、周辺景観のニーズに合わせやすい。都市部の人口密度の高い地域、または沿岸地域、塩湖、化学プラント、その他の大気汚染レベルの高い地域に適しています。

半屋内変電所、主変圧器または主高圧電気設備のレイアウトを屋外に、屋内変電所を省スペース、周辺環境との調和、機器の稼働状況と屋外型変電所との調和を図り、比較的低コストであるという利点があります。経済は比較的発展した小さな町であり、環境に十分な配慮を払い、地域建設の経済的および技術的指標を調整する必要があります。



地下変電所は、完全地下変電所と半地下変電所に分けられます。地下変電所全体の本館は地下に建設され、主変圧器やその他の主要な電気設備は地下の建物に設置されています。

変電所の換気口や機器、人員の出入り口などの少数の建物だけが地上に建てられ、冷却設備や大型主変圧器の主制御室も地上に配置されることがあります。準地下変電所は、主に地下の建物であり、主変圧器やその他の主要な電気設備の一部が地下の建物に設置されています。地下変電所は、密集した建物や密集した地域に建設するのに適しています。

電力系統における変電所の状態と機能に応じて、変電所は一般にハブ変電所、地域重要変電所、一般変電所に分けることができます。

ハブ変電所は、電力システムのピボット ポイントに配置されます。高圧側の電圧は一般に 500 (750) kV、中低圧側の電圧は一般に 220 kV (330 kV) と 35 kV です。ハブ変電所の高圧側は地域の電力系統に接続され、複数の大規模電源に接続されており、高圧側では大量の送電が行われています。

変電所には、地域の送電網から電力をダウンロードし、地域の重要な変電所に電力を供給する大容量の降圧変圧器が複数装備されています。この種の変電所の負荷側は、多くの場合、地域の電力網の主な電力ポイントです。ステーション全体の停電がシステムを安定させた後、送電網が崩壊し、広範囲の停電が発生します。

地域の重要な変電所は、地域ネットワークの要点にあります。高圧側の電圧は一般的に 220 (330) kV、中低圧側の電圧は一般的に 110kV と 35kV または 10kV です。このタイプの変電所は、主に地域の送電網から電力をダウンロードし、地域の配電網またはユーザーに直接電力を供給します。ステーション全体の停電の後、地域の電力網の崩壊を引き起こし、地域全体の電力供給に影響を与える可能性があります。

このタイプの変電所では、地域によって送電網の構造が異なるため、主要な電気配線の要件が異なります。例えば、地域の送電網構造が強固で、N-1（またはN-2）構成が実現されている場合、変電所の電気幹線配線の信頼性に対する要件は相対的に緩和されます。

一般変電所は、ターミナル変電所とも呼ばれる地域ネットワークの端にあります。高圧側電圧は主に 110kV ですが 220kV もあり、中・低圧側電圧は一般的に 35kV と 10kV です。高電圧側の 110kV または 220kV から 35kV または 10kV に直接降下するものもあります。降圧電源は、近くの顧客または企業によって使用されます。ステーション全体の停電後、影響を受けるのは近くのユーザーと企業のみであり、影響範囲は小さいです。
