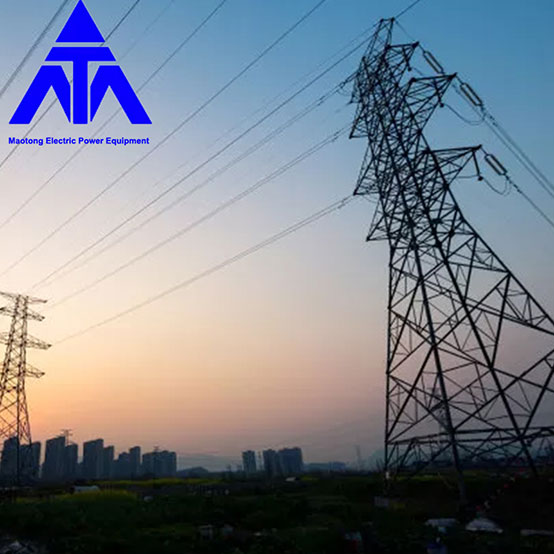

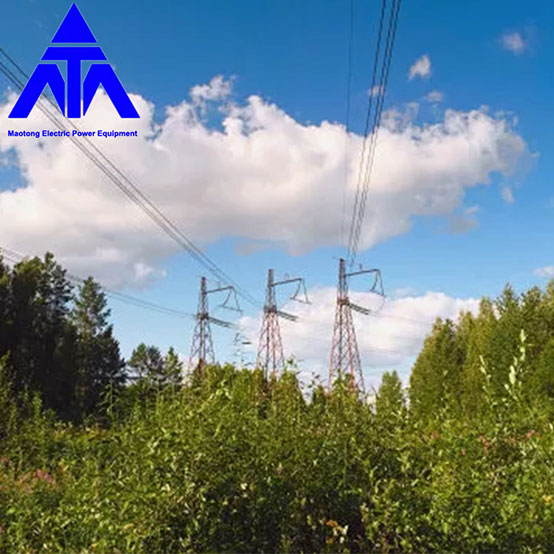

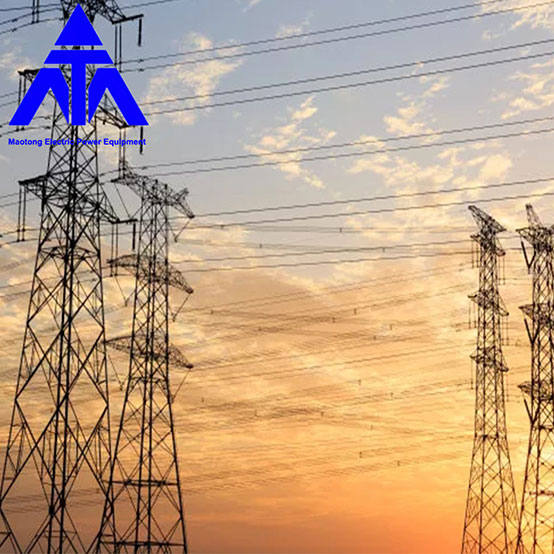

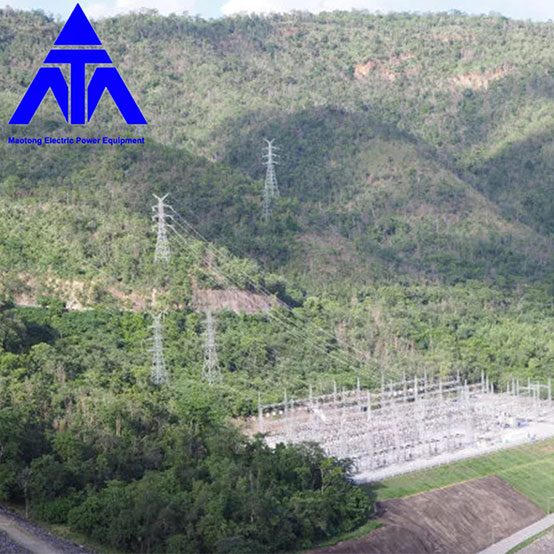

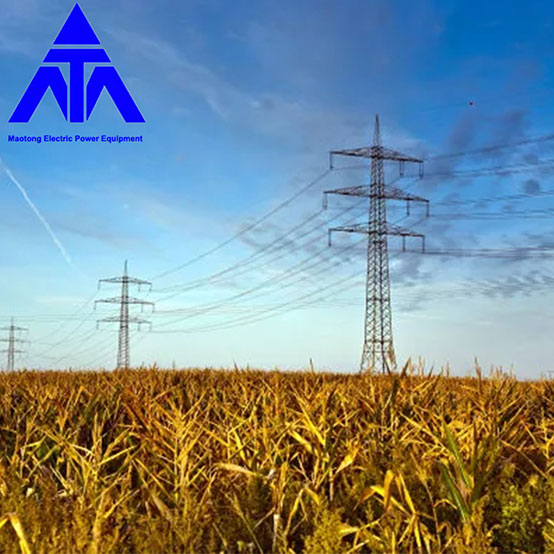

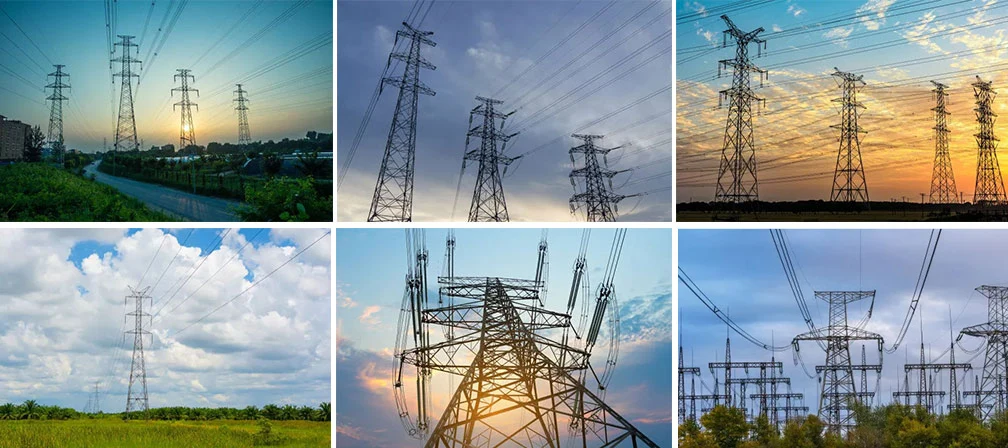

電力線鉄塔 山形鋼管状格子鉄塔

高品質の電力線タワー アングル スチール管状格子タワーは、中国のメーカー Mao Tong によって提供されています。青島猫通

インテリジェント変電所

パワー タワーは、送電線タワーとも呼ばれ、その形状によって、ガラス タイプ、キャット ヘッド タイプ、乾式タイプ、バケット タイプの 5 種類に分けられます。タワー、コーナー タワー、トランスポジション タワー (変更ワイヤー相位置タワー)、ターミナル タワー、スパン タワーなど、それらの構造的特徴は、すべての種類のタワー タイプがスペース トラス構造であることです。コンビネーションアングル鋼、材料は一般的にQ235（A3F）とQ345（16Mn）で、ロッド間の接続は粗いボルトでできています。ボルトせん断接続により、タワー全体が山形鋼で構成され、鋼板とボルトが接続され、タワー脚などの個々の部品がコンポーネントに溶接された複数の鋼板によって構成されているため、溶融亜鉛めっき、輸送、建設の建設は非常に便利です。高さ60m未満の塔には、工事関係者が塔に登りやすいように、塔の主材の1つに足釘が打たれています。

塔の構造:

塔全体は、主に塔頭、塔体、塔脚の3つの部分で構成されています。ケーブルだとタワーもケーブル部分が増えます。タワー脚からタワー断面までのタワー ヘッドは、タワー ヘッドの上部から劇的に変化します (破線)。断面に急激な変化がない場合、タワー ヘッドの上の下部ストリングの下部クロス アーム。塔の脚の基礎の上にあるパイロンの部分は、パイロンと呼ばれます。パイロンとパイロンの間の部分をパイロンと呼びます。

技術的なパラメータ:

1、電圧: 10kv-220kv (カスタマイズされた電圧)
2. モデル: 線形タワー、コーナー タワー、ターミナル タワー、ブランチ タワー;シングルおよびダブルループ;ケーブルブラケット、避雷器ブラケット、絶縁板ブラケットを取り付けることができます。
3、基本風圧：w0=0.35-0.95KN/m2
4、耐震補強区域：震度8度以上8度未満の区域
5、基礎支持力：上記の100および200 KN / m2
6、氷の厚さ：±10mm
7、直角度：±1/1000
8. 処置: 溶融亜鉛めっき
9. 実施基準：国家基準
