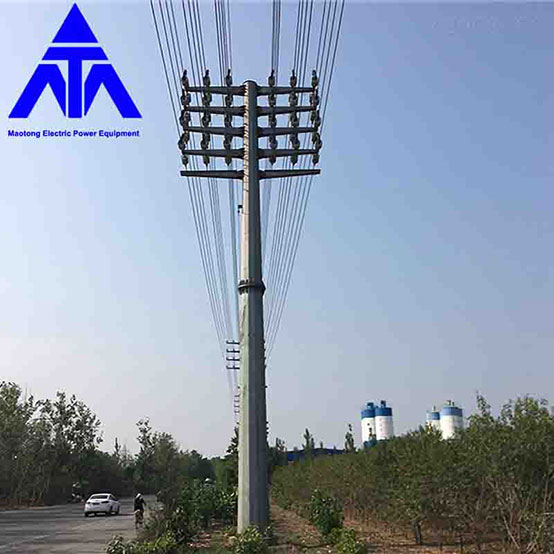

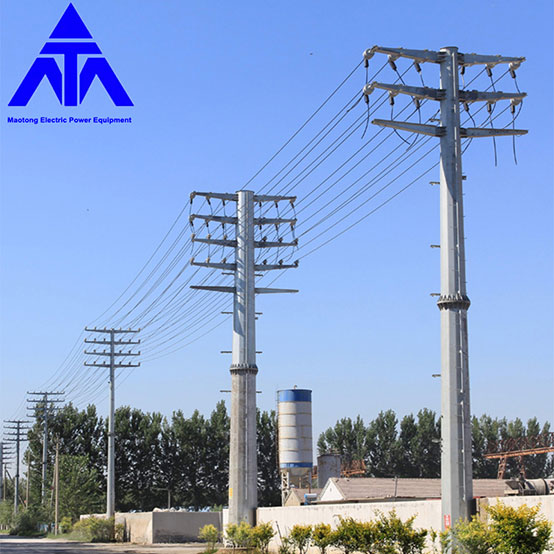

鋼管柱の多くは都市部や郊外の道路に使用されています。そのため、地形は概ね平坦か、比較的起伏の緩やかな地形となります。状況に応じて、値 0.8 を指定すると、スパン計画をより適切に満たすことができます。

注記

1: スパン計算の際は引張鋼管柱か吊り鋼管柱かを十分考慮してください。
2: 引張鋼管棒絶縁体紐の長さの場合、持ち込むデータは0となります。 λ= 0

３：注意γ 最大サグに相当する気象条件です。これは必ずしも自重固有の荷重ではなく、自重と氷の重量を加えた固有の荷重でもあります。

水平スパン

タワーの風荷重を計算するのに水平スパン（風スパンとも呼ばれます）が使用され、一般に1.1～1.4Ls、鋼管柱の場合は1.1Lsとなります。
タワーの力は、線に沿った方向を縦方向 (Y 方向)、線に垂直な方向を横方向 (X 方向) と呼ぶ 3 次元座標系で解析できることは誰もが知っています。最後に、鉛直方向を Z 方向と呼びます。水平荷重はタワーの X 方向の力の状態です。

通常、設計時にタワーの許容水平スパンを確認する必要があります。

今すぐ見積もりを入手

垂直スパン

垂直スパン（垂直スパンとも呼ばれます）は、タワーの垂直荷重を計算するために使用されます。通常、これは1.2〜2.0Lh、鋼管柱の場合は1.2です。
実際、工学実務では、水平スパンを垂直スパンとして50～150メートル増加させることも考えられますが、このような状況はまれであり、一般的には具体的な状況に応じて分析されます。

垂直スパンは次のように理解できます。適切な体重であれば、人は肩掛けポールを簡単に運ぶことができます。この人の限界を超えると潰れてしまいます。

安全係数

スパンについて話した後、次に言うべきことは安全率です。安全率は、タワーにかかる力を決定し、たわみを特定するための重要な基礎です。
これは主に、測位状況に応じて電気専門によって決定されます。計算を簡略化するために、アングル鉄塔または鋼管塔導体の安全率は通常 2.5 です。鋼管ポールの安全係数は 4 以上である必要があります。中国国家電網公司の110kVユニバーサルデザイン鋼管柱の接地線安全率は7.0～8.0です。

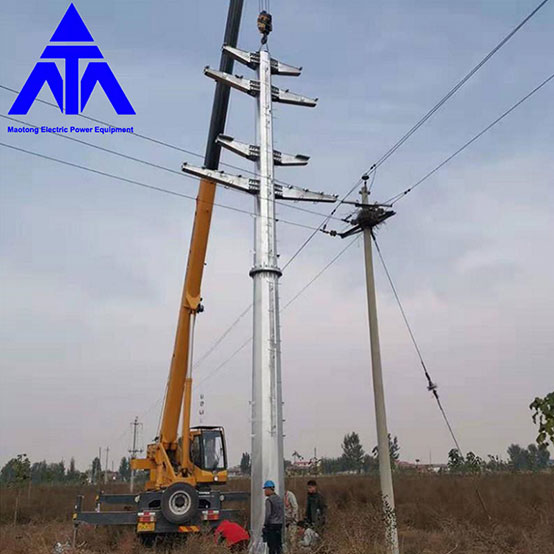

移設プロジェクトでは 2.5 という値を採用しましたが、ストリングを張る過程で、独立したスパンがストリングのたるみの要件を満たせず、クロスアームさえも変形してしまう状況に遭遇することになります。
私も多くの分析と研究を行ってきました。分析によると、主な理由は次のとおりです。

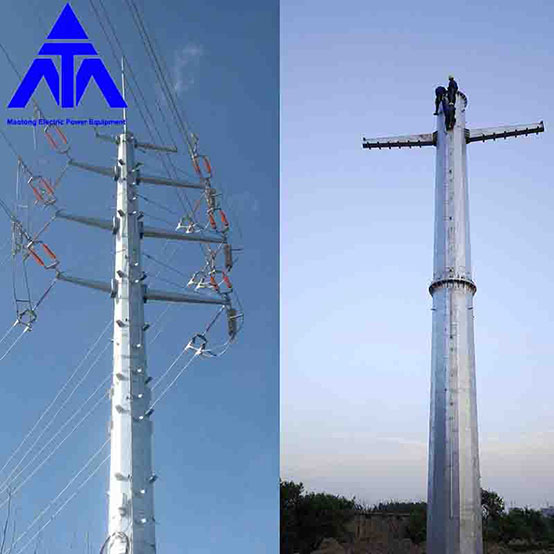

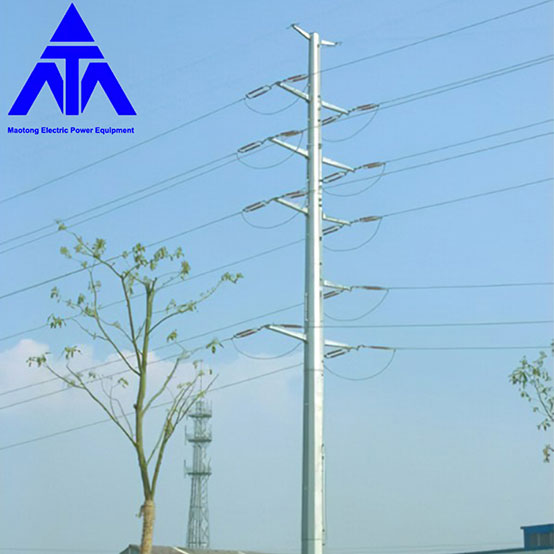

鋼管ポールのアームアームは片持ち構造となっており、アームアームとポール本体との接触面積は比較的小さい。理論上の強度が要件を満たしていても、クロスアームの剛性が要件を満たさない場合があります。クロスアームの剛性については仕様上明確な要求が示されておらず、視覚的、感覚的側面において変形が生じないことを基準としている。
