変電所用亜鉛メッキ400KV鉄骨構造

Mao Tong は、変電所メーカー、サプライヤー、および輸出業者向けの主要な中国亜鉛メッキ 400KV 鉄骨構造です。青島猫通

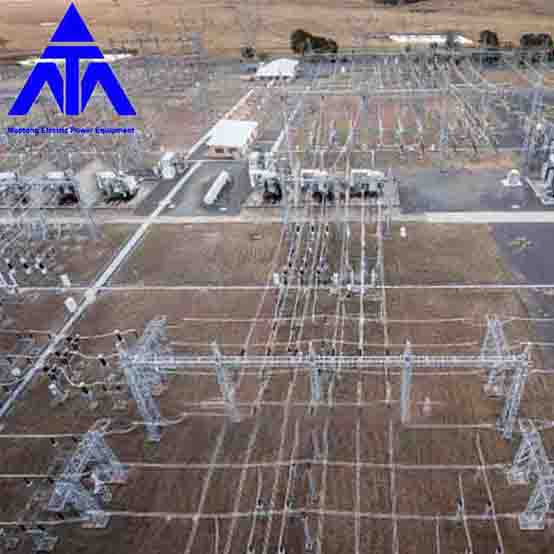

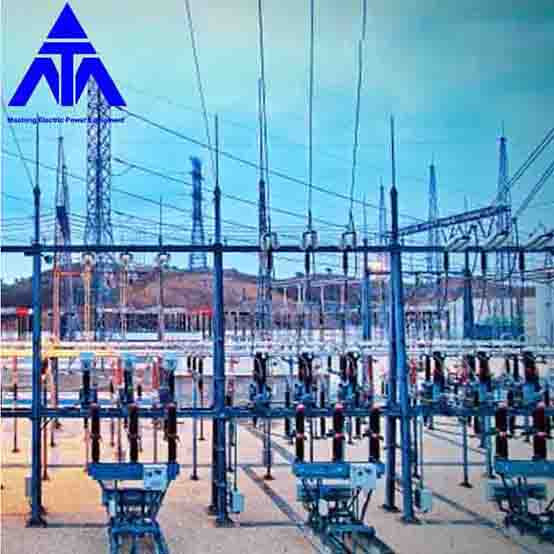

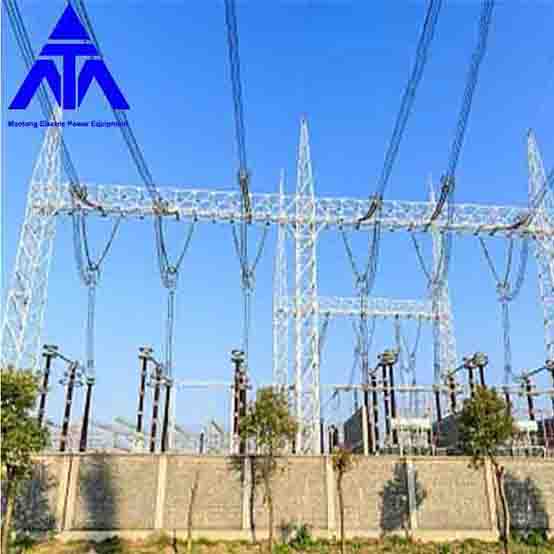

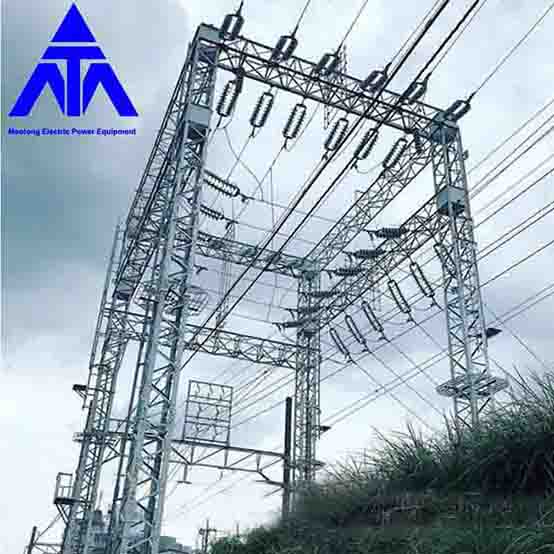

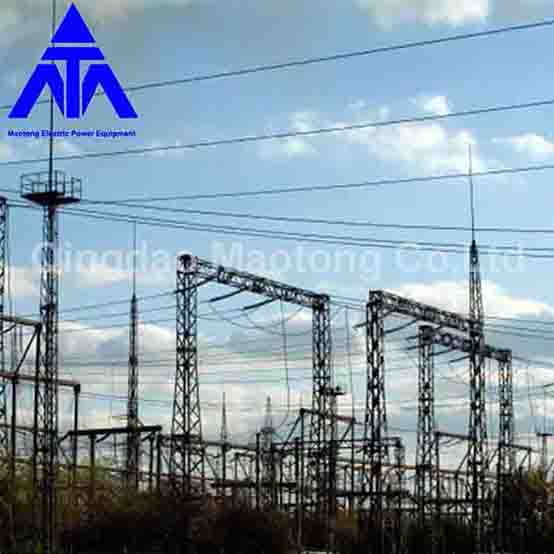

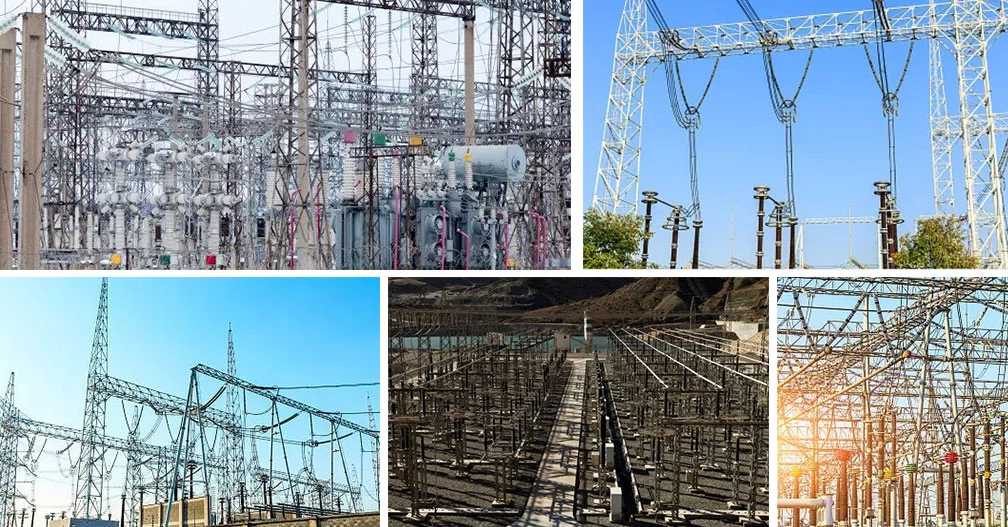

変電所のアーキテクチャは変電所です

変電所などの屋外電線、設備の主な支持構造物の総称。電圧レベル、規模、機器のレイアウト、建設および運用条件、現地の気候条件に応じて決定されます。電気の性質によると、さまざまな電圧レベルでは、ワイヤー、地面へのワイヤー、および構造物へのワイヤーの間に一定の距離が必要です。したがって、変電所の構造は、大きな柔軟性の構造に属する、高い柱と小さなセクションによって特徴付けられます。技術レイアウトのタイプ分類としては、ミディアムレイアウト、ハーフハイトレイアウト、ハイレイアウトがあります。セミハイレイアウトとハイレイアウトは、主に高圧レベルの変電所で使用されます。

現在、電化された鉄道牽引変電所は中規模のレイアウトです。目的の分類に関しては、構造はワイヤーフレーム、バスフレーム、中央ドアフレーム、コーナーフレーム、トランスコンビネーションフレーム、シングルロッド機器ブラケットなどに分けられます。アーキテクチャの外観分類に関しては、一般的に使用される形式のアーキテクチャは、AH タイプのイン/アウト アーキテクチャ、避雷針をサポートする AP タイプのイン/アウト アーキテクチャ、AP タイプのアーキテクチャ、A?タイプ アーキテクチャ、P 型アーキテクチャ、コーナー アーキテクチャ、大きな形状のアーキテクチャ、アーキテクチャの内外にプル ラインを備えています。アーキテクチャへのストレスに関しては、中間アーキテクチャ、ターミナル アーキテクチャ、ドロー ワイヤ アーキテクチャの 3 つのタイプのアーキテクチャがあります。

アーキテクチャのレイアウト形式と形状は、変電所の電圧レベル、ワイヤ、および機器のレイアウトによって決まります。建築で使用される材料は、建築自体が負担する負荷に関連しています。変電所の電圧レベルが高く、アーキテクチャ自体が負担する負荷が大きく、電圧レベルが低く、アーキテクチャ自体が負担する負荷が小さい。さまざまな材料のアーキテクチャには、対応する長所と短所、および適用範囲があります。

変電所用避雷設備

変電所には、主に避雷針と避雷器などの避雷設備も装備されています。避雷針は、変電所が直接雷に打たれるのを防ぐように設計されており、雷がそれ自体に放電し、雷電流を地面にもたらします。雷が変電所の近くの線路に落ちると、雷波が電線に沿って変電所に入り、過電圧が発生します。さらに、サーキットブレーカの動作も過電圧を引き起こす可能性があります。避雷器の機能は、過電圧が一定の制限を超えると、自動的にアースに放電して電圧を下げることです。放電後、装置は自動的にアークを消して、システムの正常な動作を確保します。現在、最も使用されているのは酸化亜鉛避雷器です。
