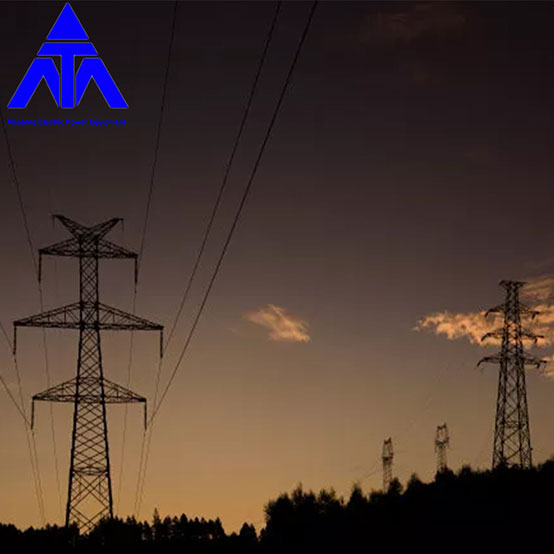

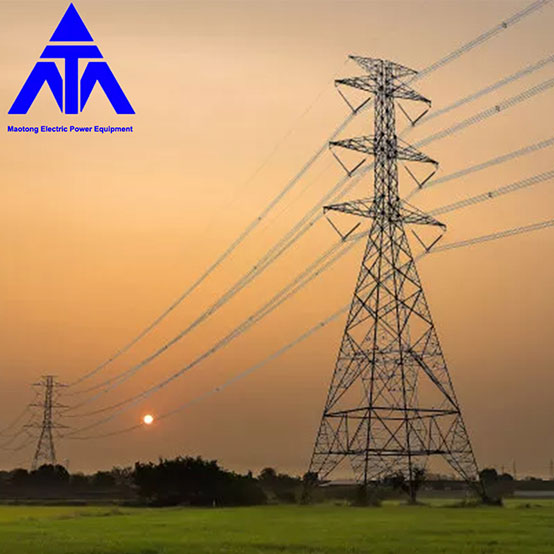

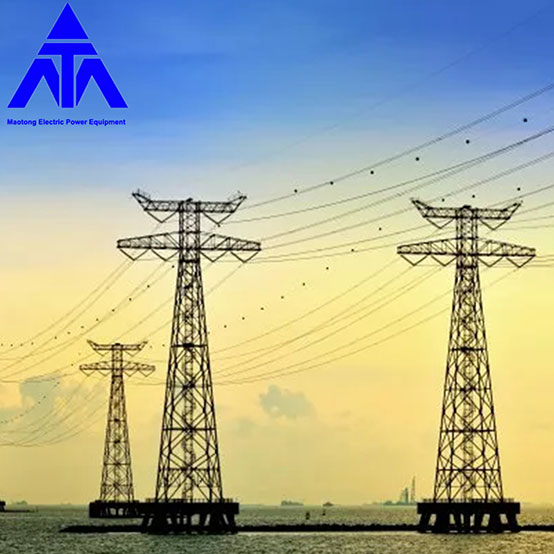

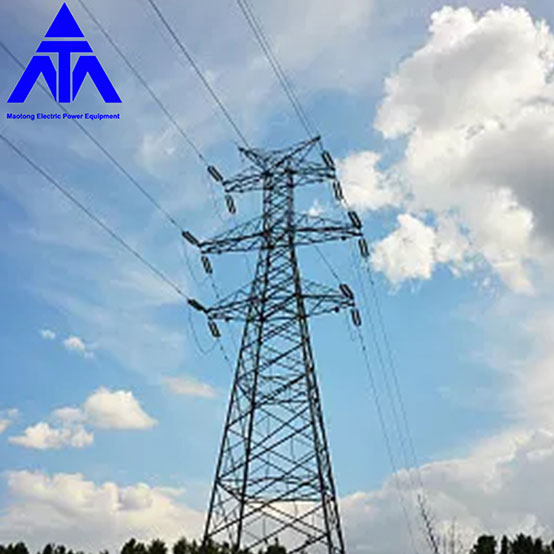

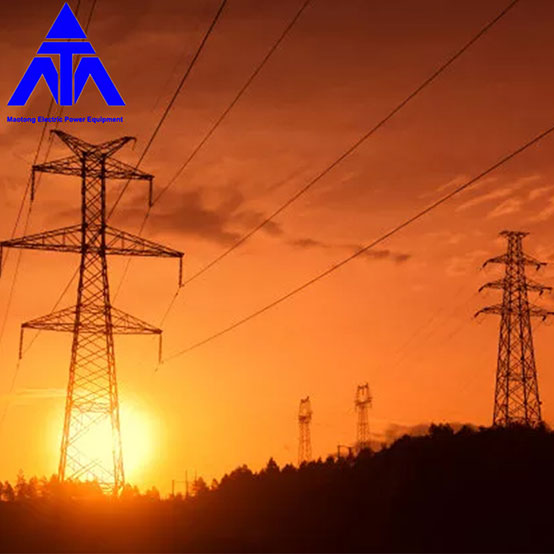

電力タワー 10KV ～ 220KV 鋼管格子タワー

専門メーカーとして、Mao Tong は電力タワー 10KV から 220KV の鋼管格子タワーを提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。

青島毛通®

テンションタワー中心変位

送電線の張力鉄塔中心の変位とは、鉄塔建設の基礎となる鉄塔の中心杭が道路の垂直方向に沿って移動する一定の距離を指します。線路建設測定の基礎は、設計された線路ストライク図ですが、塔中心杭変位の大きなコーナーについては、ゼネラルストライク図では説明できません。この作業は、線路の状況に応じてエンジニアリングおよび技術担当者が決定する必要があります。そうする目的は、隣接するタワーにかかる力を改善すること、または隣接するストレートタワーの垂れ下がる碍子ストリングの傾斜角とスイング角を減らすことであり、これは特に60度以上のコーナータワーで顕著です。角度の大きい柱塔の中心をずらさないと、柱塔の垂下碍子紐の傾きや電線の力の不均一が発生することは必至です。悪天候に遭遇すると、保護ギャップが不十分になり、ポールタワーヘッドの破損という重大な作業事故を引き起こす可能性があります。送電線の建設においては、建設技術者はこの問題に細心の注意を払う必要があります。

電線が 2 回路張力コーナータワーの垂直配置から 1 回路タワーの水平 (または三角形) 配置に変更されると、2 回路張力コーナータワーに隣接する 1 回路タワーのがいしストリングの水平方向のずれが大幅に増加することがよくあります。隣接するリニアタワーの動作安全性を確保するために、二重回路張力コーナータワーの変位値を決定する際には、最大風速、内部過電圧、外部過電圧の条件下で、隣接する単ループリニアタワー碍子ストリングの揺動角度が許容値を超えるかどうかも考慮する必要があります。
