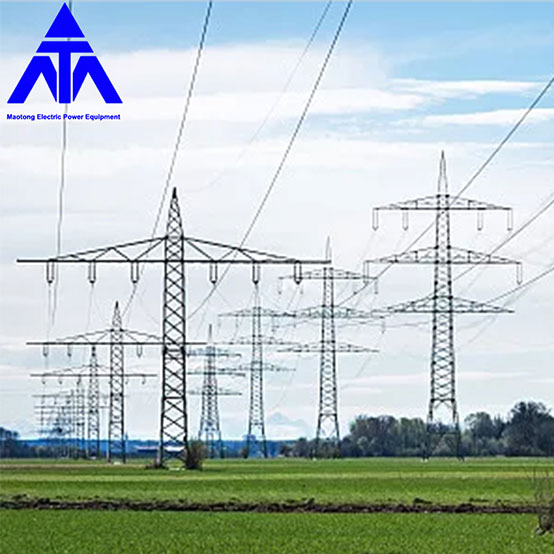

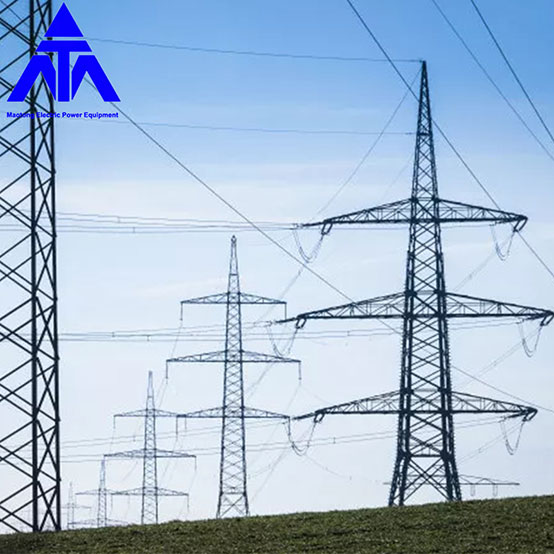

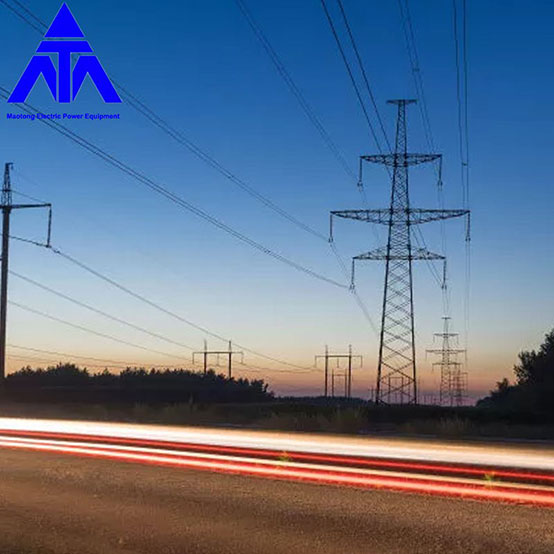

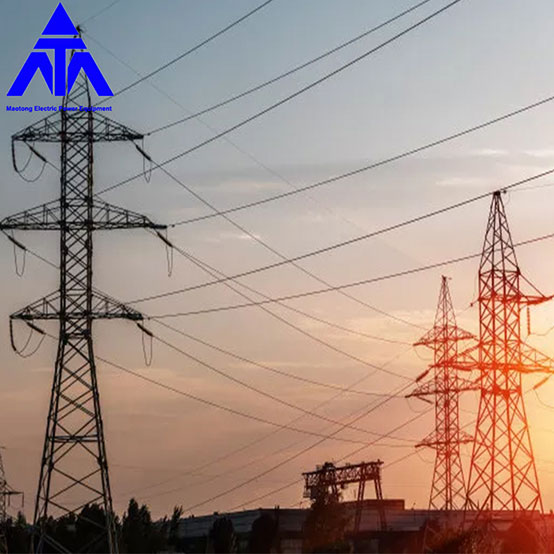

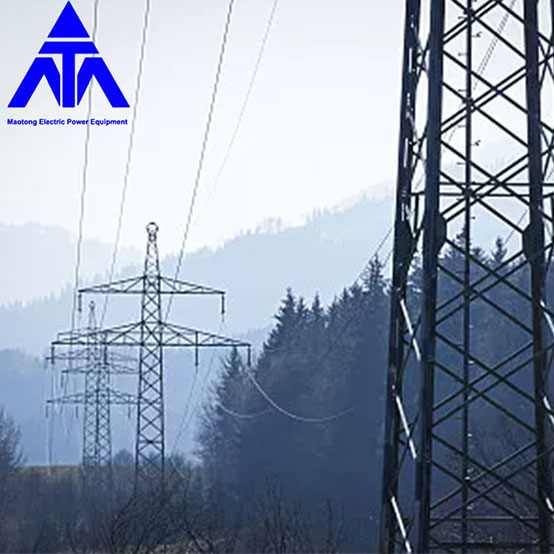

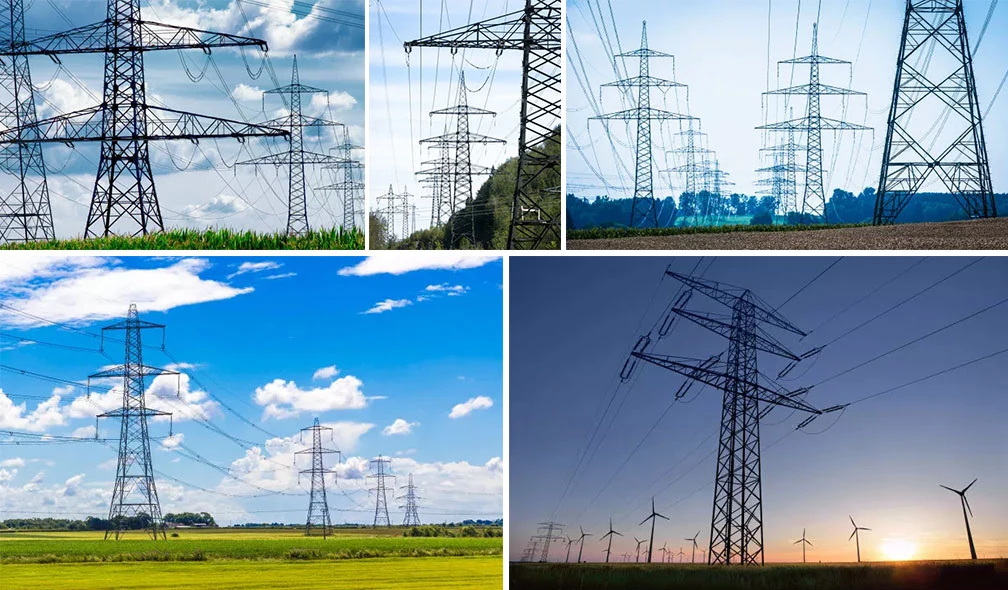

二重回路の電気鋼鉄力の張力タワー

専門の製造業者として、Mao Tong は二重回路の電気鋼鉄力の張力タワーを提供したいと思います。また、最高のアフターサービスとタイムリーな配送を提供します。

テンショナードレン 壊れた株の原因編集

送電線の接合部は、その性質により、引張り継手と非引張り継手に分けることができます。引張りジョイントは、ワイヤのすべての張力に耐えるジョイントです。非引張ジョイントとは、T 字型のワイヤ クリップ、機器のワイヤ クリップ、フック ワイヤ クリップなどを含む、電流を接続する目的のジョイントを指します。このタイプのジョイントは、機械的強度に関する要件は低いですが、電気的強度に関する要件は非常に厳しいものです。プロパティ。衡水区管轄の 110kV 線の耐張力柱塔排水路の接続方式は、主にジョイントトレンチラインクランプ接続を採用している。ラインの稼働時間の増加に伴い、排水ストランドの破損現象が何度も発生し、ラインの安全な運用に深刻な影響を与えます。

110 kV Hengshui 送電線の耐張力柱塔の排水におけるストランドの破損の理由は、熱効果、接触抵抗、およびクリープの 3 つの側面から分析できます。

(1) 熱影響

電流の加熱効果による変化、電力負荷と寒い冬と夏の気候、接合部の温度変化、接触面、熱による接合部の劣化、低温収縮、抵抗の増加、および各特に負荷が大きい場合、循環抵抗を増加させ、次のサイクルの熱を増加させるために温度を調整すると、過熱、タップの排水、さらには焼損につながる可能性があります。

(2) 接触抵抗

排水継手の接続原理は、指定された負荷電流を安全に伝達するという目的を達成するために、接触面に圧力を加えて継手の接触抵抗を減らすことです。そのため、継手は最初に接触抵抗を減らす方法を検討する必要があります。接触抵抗の増加は、電気エネルギーの損失を増加させ、温度上昇を引き起こします。高温では、腐食と酸化が悪化し、接続の品質がさらに低下し、最終的にはワイヤの破損や焼損につながります。

(3) クリープ

クリープは、特定の温度、外力、およびそれ自体の重力の同時作用の下で、時間の経過とともにゆっくりと発生する金属の永久変形です。ワイヤのジョイントクリープは、熱影響と接触抵抗に密接に関連しています。走行中、ワイヤ接続ハードウェアのクリープによるワイヤの温度変化と圧力により、クリープにより接触圧力が低下し、接触抵抗が増加して温度が上昇し、クリープがさらに増加し​​ます。 、導体線クリップの把持力の影響で、さらに接触抵抗が上昇し、接合部の劣化を加速させ、最終的には焼損さえも断線に至る悪循環に陥ります。
