66kv 120kv 220kv 熱亜鉛メッキ電力塔

パワータワーの紹介:

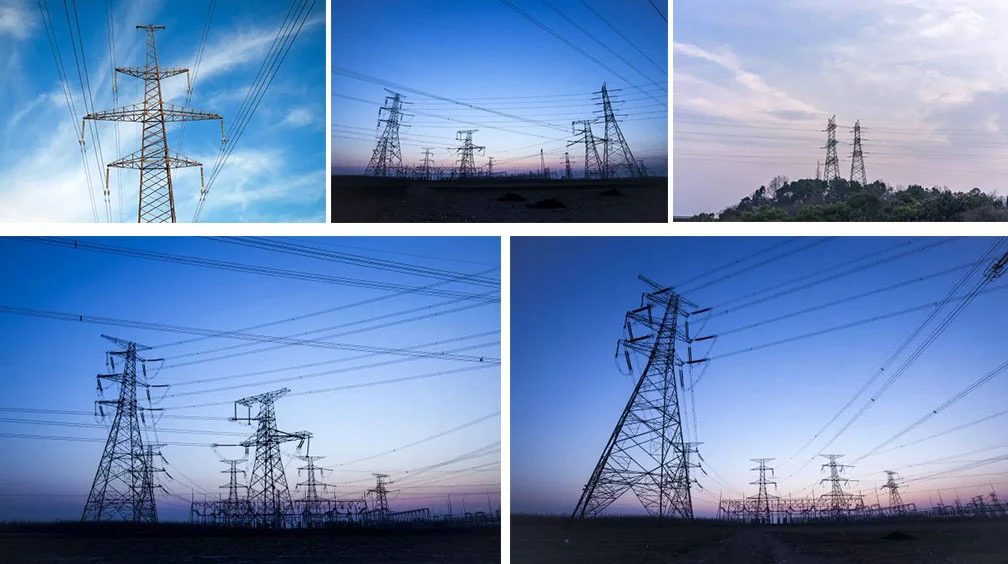

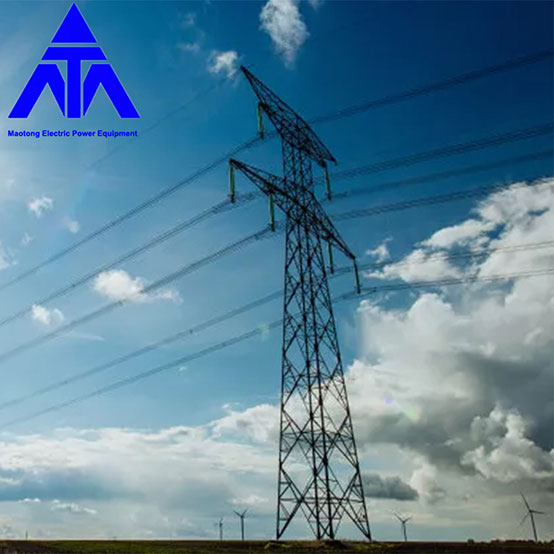

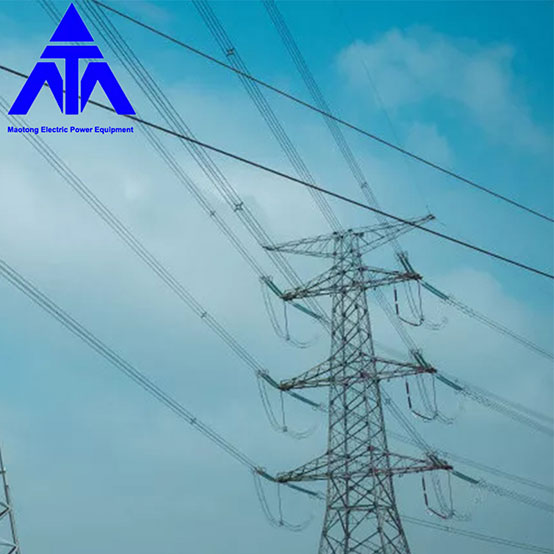

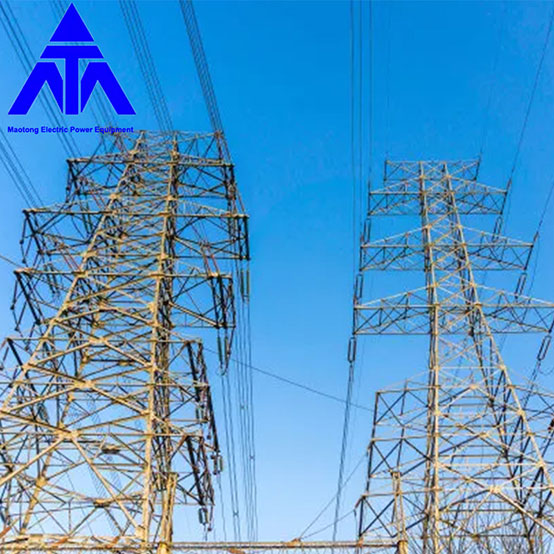

送電塔は高さ25〜40メートルの台形または三角形の塔構造です。鉄骨造です。送電塔は主に現場の発電所や配電所の近くに建てられます。これらは電力部門の重要な施設であり、送電線を架空化し、保護とサポートの役割を果たすことができます。送電塔の設計、製造、設置、保守および品質検査は、現代の電力システムの運用と開発にとって重要な保証です。

タワーの分類:

1. 高圧線鉄塔は接線鉄塔と張力鉄塔に分かれています。コーナータワーはテンションタワーの一種で、キャットヘッドタワーはタンジェントタワーの一種です。

2. タンジェントタワーと同様に、碍子は垂直に吊り下げられたキャットヘッドタワー、テンションタワー、および碍子は水平であり、ループタワーの落下やラインの曲がりなどを防ぐために使用されます。

3. 電圧は絶縁体の数に依存し、1-2 個: 10KV、3-5 個、35KV、7 個の 110KV、14-16 個の 220KV、28 個の 500KV。もっと表示される場合は、数える必要はありません。おおよその長さがわかります。
それは次のように分けられます。

4. ワインカップは猫頭型、トップ型、辛口型、樽型の5種類

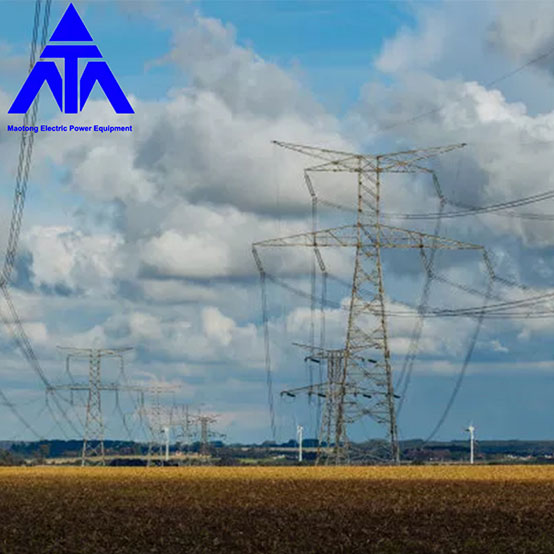

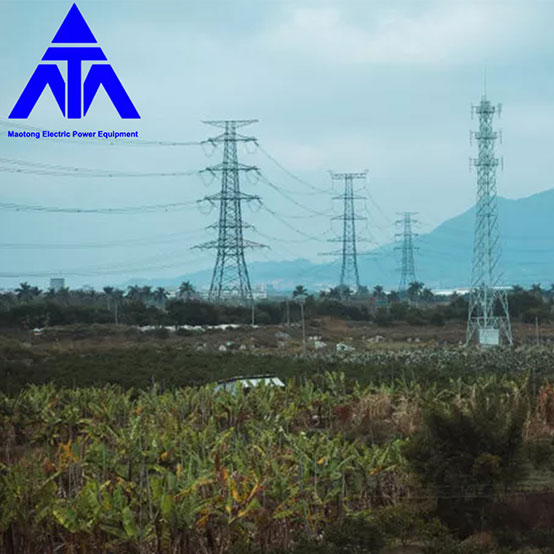

5. 目的に応じて、テンションタワー、タンジェントタワー、アングルタワー、トランスポジションタワー（導体位相位置タワーの置き換え）、ターミナルタワー、クロッシングタワーに分けることができます。

66kv 120kv 220kv 高温亜鉛メッキ電力塔の要件:

鉄塔のサイズとスパンは回路要件を満たしている必要があります。つまり、導体と地面、建物、樹木、鉄道、高速道路、川、その他の架空線、導体と導体、および導体との間で、必要な小さな安全距離を確保する必要があります。導体と避雷針。二重避雷針を使用する場合、導体に対する避雷針の保護角度および 2 本の避雷針間の水平方向の短い距離は、関連する規制を満たさなければなりません。

負荷：

送電線鉄塔は主に、風荷重、氷荷重、線路張力、死荷重、設置時やメンテナンス時の人員や工具の重量、さらには断線や地震作用による荷重に耐えます。設計では、異なる気象条件下でのこれらの荷重の合理的な組み合わせを考慮する必要があります。死荷重には、タワー、ライン、継手、碍子の重量、ラインの角度合力、およびラインに沿ったアンバランスな張力が含まれます。国によっては、断線の本数 (通常、導体と避雷針の同時断線を除く)、断線張力の大きさ、および断線時の気象条件などの観点から、遮断荷重に関する規制が異なります。

タワーは通常、静的解析に簡略化されます。風、破線、地震などの動的荷重については、通常、静解析に基づいて風振動係数、破線衝撃係数、地震力応答係数をそれぞれ乗じて動的作用を考慮します。
