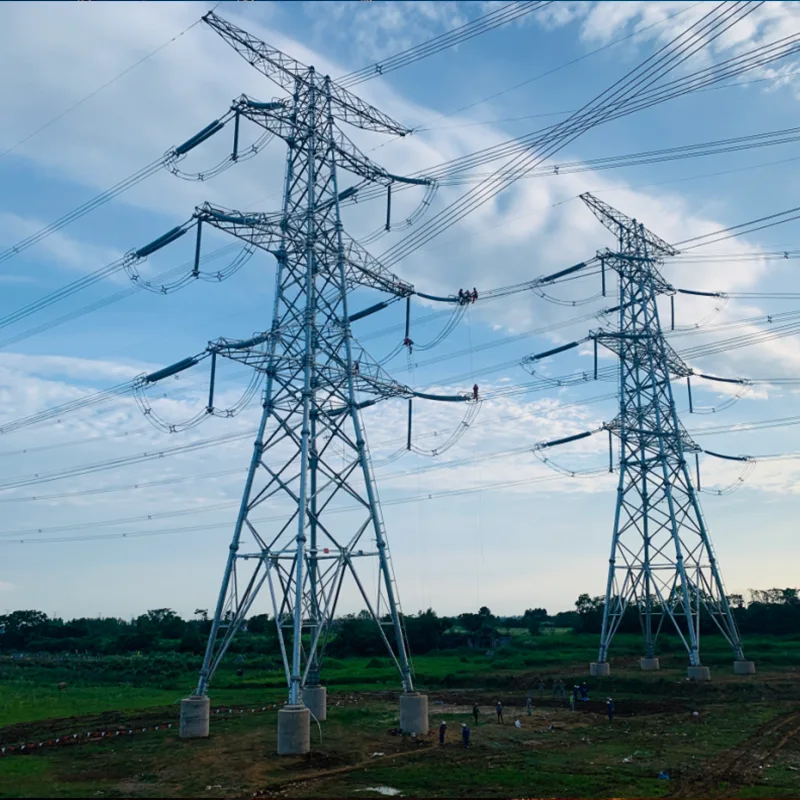

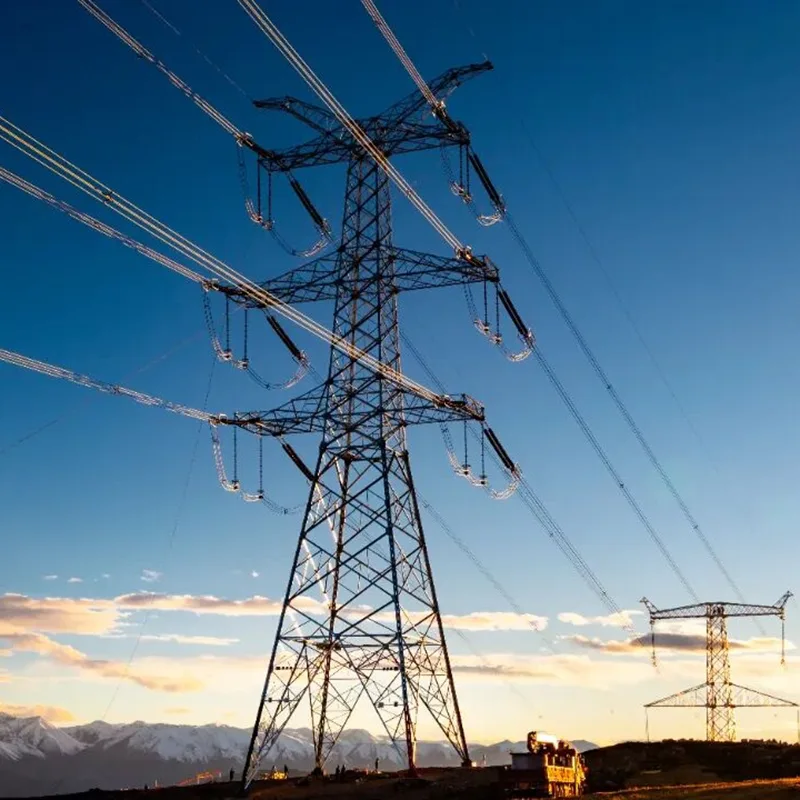

500kV耐圧格子鉄塔

高品質の500kV電圧格子鉄塔は中国のメーカーMaotongによって提供されています。

超高圧 (UHV) および超高圧 (EHV) 送電に関しては、鉄塔の構造的完全性が送電網全体の生命線となります。 500kV 電圧格子鉄塔は、困難な地形における長距離の大容量送電用に特別に設計されています。青島茂通電力設備では、重耐荷重、極度の耐候性、現場での組み立て時の絶対的な精度に明確に焦点を当てて、これらの重要なインフラコンポーネントを製造しています。

For international procurement teams and EPC contractors handling large-scale tenders, you need more than just standard steel.国の電力当局が要求する厳格なコンプライアンス、エラーゼロの試作アセンブリの必要性、数千トンの鉄鋼を損傷なく世界中に配送するための物流を理解している製造パートナーが必要です。

主要な技術仕様と材料規格

Maotong Power source all raw materials directly from top-tier state-owned steel mills in China to guarantee consistency. 500kV 電圧格子鉄塔は標準の配電柱よりもかなり高く、重いため、高降伏鋼の選択は交渉の余地がありません。

精密CNC製造プロセス

500kV 鉄塔は、数千の山形鋼片で構成されます。 1 つのボルト穴の位置が数ミリメートルずれていると、建設現場での大幅な遅延と安全上のリスクが発生します。これを解消するために、当社の生産施設では完全に自動化された CNC パンチング、ドリリング、シャーリング ラインを利用しています。エンジニアリング ショップの図面からのデータは、CNC マシンに直接入力されます。この自動化プロセスにより、穴位置の公差が 0.5 mm 未満であることが保証されます。地元の建設作業員が現場でタワーをボルトで固定し始めると、初めて各部分が完璧にフィットします。また、すべての部材に、組立マニュアルに直接対応する永久的で読みやすい部品番号を明確に刻印しています。

寿命を最大化するためのカスタマイズされた溶融亜鉛めっき

送電塔は、高塩分に面した湿潤な沿岸地域から温度変動の激しい乾燥した砂漠に至るまで、過酷な環境に設置されることがよくあります。 Our anti-corrosion treatment is handled entirely in-house.加工されたすべての鋼部品は、当社の高温亜鉛浴に浸漬される前に、すべてのミルスケールと不純物を除去するために包括的な酸洗を受けます。

弊社は ISO 1461 および ASTM A123 亜鉛めっき規格を厳格に遵守しています。標準的な内陸プロジェクトの場合、当社は最小 86μm の亜鉛コーティング厚さを保証します。ただし、腐食性の高い環境にあるプロジェクトの場合、当社の技術チームは浸漬時間と温度を調整して、100μm ～ 120μm を超える高耐久コーティングを実現し、タワーのメンテナンスフリーの耐用年数を 40 ～ 50 年以上に効果的に延長します。

厳格な品質管理と本格的な試作組立

品質保証はワークフローのあらゆるステップに組み込まれています。当社は単に切断鋼を出荷するだけではありません。検証済みの構造を出荷します。新しい 500kV 電圧格子鉄塔設計の量産が開始される前に、当社の品質管理部門は工場ヤードで本格的なプロトタイプの試作組み立てを義務付けています。

当社の技術者は、完成したタワーを物理的に組み立てて構造形状を検証し、すべてのボルト接続の正確な位置合わせをチェックして、構造的な応力や変形がないことを確認します。このプロセス全体を詳細な写真と検査レポートで文書化し、承認を得るために管理チームと技術チームに提出します。また、貴社が指定した第三者検査 (TPI) 機関による機械試験、亜鉛の厚さの測定、試作の立会いを直接歓迎します。

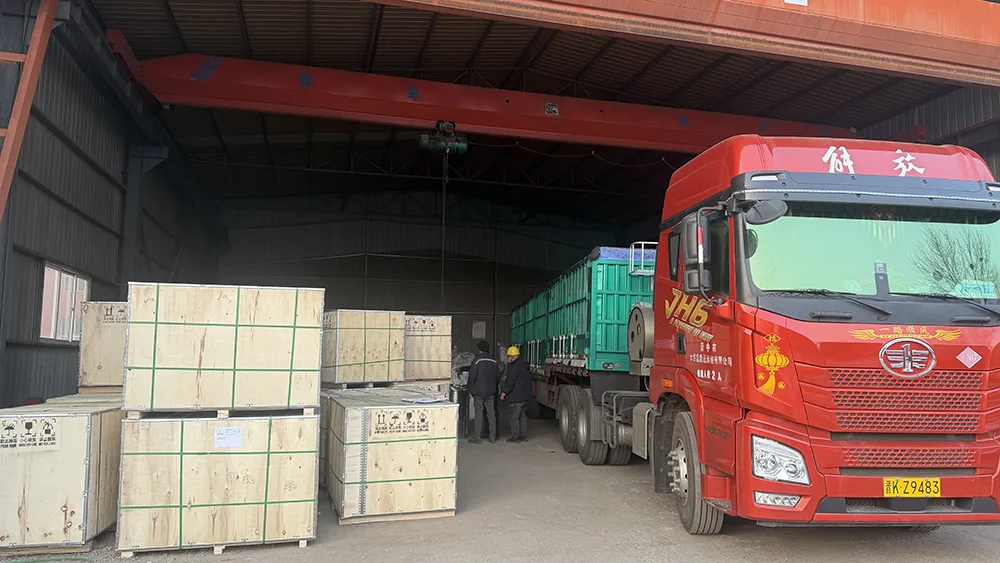

最適化された梱包とコンテナ物流

海上輸送と物流が調達予算のかなりの部分を占めていることは承知しています。特大重量鋼の取り扱いには専門知識が必要です。私たちは完成したタワー部材を論理的で扱いやすい束に編成し、頑丈な鋼線と強化ストラップで固定します。バンドルはタワーのタイプと部材の長さによって分類されるため、プロジェクト現場での迅速な降ろしと分類が可能になります。

当社の積載チームは、40HQ および 20GP コンテナ内のペイロードを最大化する専門家です。当社では特殊な木製ダンネージと積載技術を使用して、長い海上輸送や列車輸送中に鋼鉄束が移動しないようにし、亜鉛メッキ表面を摩擦損傷から保護します。お客様の貨物が中東や南米の遠隔地に向かう場合でも、複雑な内陸鉄道ルートを航行する場合でも、当社の梱包は旅行に無傷で耐えられるように作られています。
