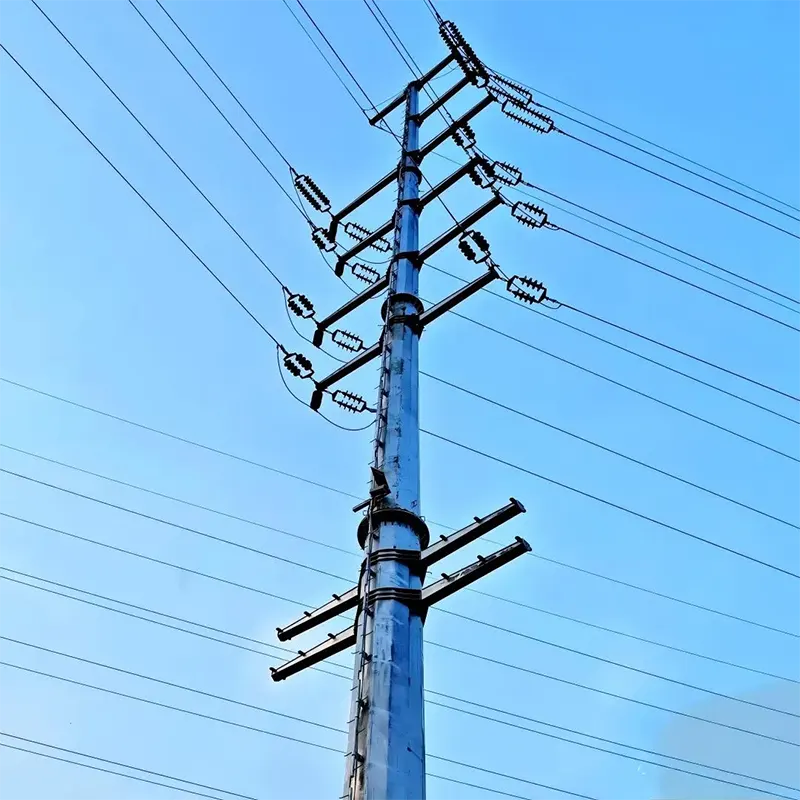

220kV送電管塔

220kV 送電管塔は、アングル鋼部材の開放格子を、中空の先細の多角形鋼シャフト (通常、鋼板を円錐形に曲げて縦方向の継ぎ目を溶接することによって形成される 12 面または 16 面) に置き換えます。その結果、同じ容量の格子タワーよりも劇的にスリムで視覚的に軽い構造が得られます。

なぜそれが重要なのでしょうか?なぜなら、土地は送電線の中で最も高価なコンポーネントだからです。 220kV 送電管塔には 6 ～ 9 メートルの正方形の基礎が必要です。同じ電圧のパイプタワーには、シャフト自体よりわずかに大きい基礎が必要です。用地が狭く、土地が高価で、地域社会が「送電鉄塔」の設置に反対している場合、パイプ塔はプロジェクトを前進させる設計です。

送電管塔の構造と材質

シャフトは熱間圧延鋼板（Q345 / Q355）をテーパー多角形に曲げて製作し、シームに沿ってサブマージアーク溶接で溶接しています。セクションはスリップジョイント スリーブまたはフランジ接続で結合され、クロスアームは上部でシャフトにボルトで固定されます。

シャフトプレート: Q345 / Q355、厚さは高さと荷重に応じて 6 ～ 30 mm

セクション接続: 内部スリップジョイント (スリーブ) またはボルト締めフランジリング

クロスアーム: 格子または管状、単一または二重回路構成

ベース: アンカーボルトにボルト固定されたベースプレート、または直接埋め込まれたシャフト

仕上げ: ISO 1461 に準拠した溶融亜鉛メッキ、最小 85 µm

高さ: 25m – 60m 標準;リクエストに応じてより高度なデザインも利用可能

パイプタワーの主な利点は、ねじり剛性です。格子タワーは、その支柱ネットワークによってねじれに耐えます。閉じた多角形のシャフトは本質的にねじれに抵抗します。これが、パイプタワーが不均衡な導体荷重や重い角度の回転を非常に優雅に処理する理由です。

主な機能と利点

土地面積を最大 70% 削減

220kV 送電管塔は、同等の格子塔の基礎面積の約 3 分の 1 を必要とします。 50 km の路線では、その差により数千平方メートルの補償土地を節約できます。これは、多くの場合、プロジェクトの承認と行き詰まりの差となります。

近所に優しいプロフィール

細いシャフトは視覚的に「パイロン」ではなく「ポール」と読み取れます。地域社会や計画当局は、道路沿い、郊外、住宅地の近くにパイプ塔を建設することをはるかに容易に受け入れます。私たちの都市プロジェクトのいくつかは、まさにライン仕様がパイプタワーを必要としていたという理由で承認されました。

優れたねじり強度

閉じた多角形断面により、シャフトはねじれ荷重に対して高い耐性を発揮します。これにより、パイプタワーは、不均衡な導体張力によって格子構造に歪みが生じる角度や端子の位置に最適です。

より迅速な勃起、より少ない現場作業

メンバーが少ないほど組み立てが早くなります。2 回路 220kV 送電管塔は、少人数の作業員と 1 台のクレーンで 1 ～ 2 日で建設できますが、格子塔の場合は 3 ～ 5 日かかります。現場での労働力、クレーン作業、天候への曝露が軽減されます。

クリーンでメンテナンスの手間がかからない設計

支柱ネットワークがないということは、鳥が巣を作る場所がなくなり、登る危険が減り、将来のメンテナンスが容易になることを意味します。亜鉛メッキされたシャフトの表面は滑らかで自己排水性があり、水や汚れを効率的に落とします。

製品仕様

代表的な用途

220kV 送電パイプタワーのメーカーおよびサプライヤーとして、MTtower はこれらのタワーを工場直接価格で大量に供給しています。

設置面積補償が大きなコストとなる農地を通る 220kV 送電線

通行用地が制限されている都市部および郊外の通路

美観が重要な高速道路と鉄道に隣接するルート

変電所出入口構造物（端末管塔）

風力発電所および太陽光発電所の 220kV 収集および輸出ライン

用地を拡張せずに既存の 110kV 通路を 220kV にアップグレード

よくある質問

Q: パイプ塔が格子塔よりも合理的になるのはどのような場合ですか?

A: 土地補償が高価である場合、用地が狭い場合、または都市部、農地、高速道路、変電所のアプローチなどの美観が重要な場合です。土地が安く、路線が開けた土地を通る場合は、通常、格子塔の方が経済的です。あなたのルートに合わせて両方のオプションをご利用いただけます。

Q: 220kV 送電管塔はどのように建てられるのですか?

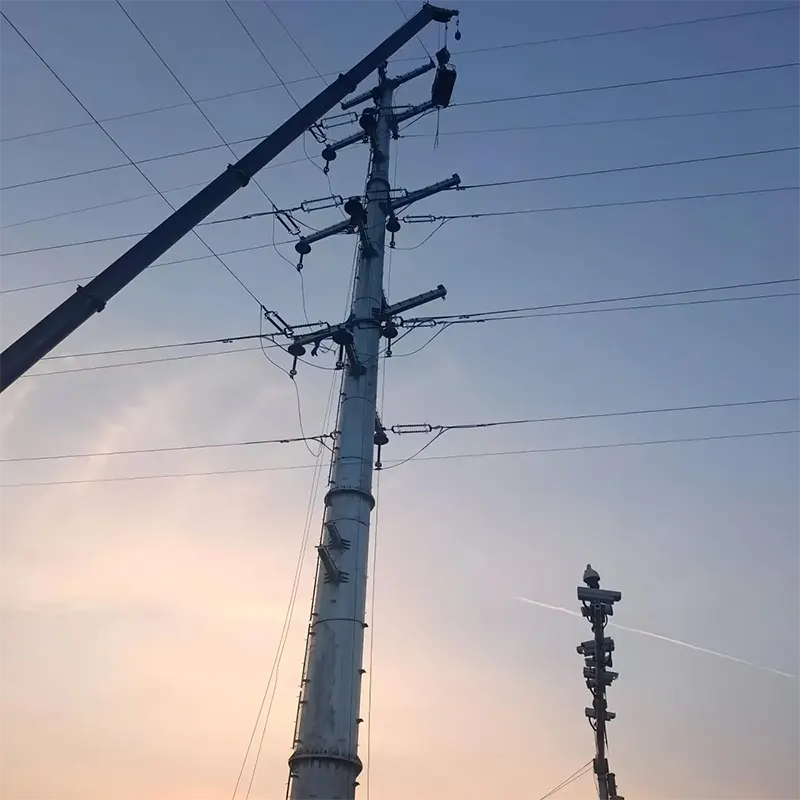

A: セクションはクレーンで吊り上げられ、スリップジョイントまたはフランジ接続によって、最初に下部セクションから結合されます。クロスアームは地上で事前に組み立てられ、一体として持ち上げられます。 2 回路のパイプタワーは通常、30 ～ 60 トンのクレーンを使用して 1 ～ 2 日で組み立てられます。

Q: パイプタワーは角度や端子位置に対応できますか?

A: はい。ねじり剛性により、角度や端子の位置が特に優れています。多くのプロジェクトでは、アングルを含むライン全体にパイプタワーを使用しています。非常に重い角度の場合は、シャフトの壁の厚さを強化します。

Q: 亜鉛コーティングの厚さはどれくらいですか?

A: ISO 1461 による標準の最小値は 85 µm です。沿岸環境または工業環境の場合は、110 ～ 120 µm をお勧めします。ご要望に応じて、多少のコスト増でご利用いただけます。

Q: リードタイムとMOQはどれくらいですか?

A：カスタマイズされたパイプタワーのMOQ：1セット。 30セットの場合は入金後約20営業日でのお届けとなります。お支払い: 30% T/T デポジット、出荷前の残高。
